Nieuwe release SMARTRevit 2012

Nieuwe release SMARTRevit 2012:  Voor iedereen wat nieuws

Bent u architect, constructeur, installatie adviseur, modelleur, aannemer? Voor iedereen is er deze keer veel nieuws binnen SMARTRevit.

SMARTRevit Algemeen

• LOD’s zijn toegevoegd aan de werkmethodiek en bibliotheek.
• De documentatie van de werkmethodiek is volledig bijgewerkt en aangevuld. Tevens zijn beschrijvingen van de SMARTRevit
• Tools toegevoegd aan de documentatie.

SMARTRevit modules / documentatie

• General modules aangevuld
• Structure modules sterk uitgebreid
• Architecture modules vernieuwd
• MEP modules nieuw toegevoegd
• Tools modules nieuw toegevoegd
• Documentatie is bijgewerkt voor de 2012 versie

SMARTRevit Tools

• Nieuwe versie van SmartCode, die nu ook werkt in de family editor
• Vernieuwde versie van SmartFloors
• Vernieuwde versie van SmartScan
• Vernieuwde versie van SmartDimensions
• Daarnaast zijn uit bestaande tools programmeerfouten opgelost en nieuwe handige functies toegevoegd.

SMARTRevit content

• Deuren in beschikbaar in LOD200 en 300
• Krepel deuren hout en aluminium LOD400
• Wandsparing verbeterd
• Voids voor SmartFloors
• 2D weergaves van trappen
• Meer dan 100 soorten ITSO's
• Nieuwe electra
• Veel nieuwe kozijnsamenstellingen
• Nieuwe sparingen
• Aantal MEP componenten uitgebreid

Ontmoet ons!

Tijdens deze gebruikersdag zijn de consultants aanwezig die alle ins-en-outs van SMARTRevit kennen. Zij verzorgen een aantal demonstraties van de nieuwste features en kunnen antwoord geven op uw vragen en geven tips zodat u het optimaal profiteert van uw SMARTRevit licentie.

Programma

13:00 uur : Ontvangst
13:30 uur : Welkom
13:35 uur : SMARTRevit project-demonstratie: Samenwerken
15:00 uur : Pauze
15:20 uur : Technische breakout sessies:

• SmartRevit 2012.2 voor architecten
• SmartRevit 2012.2 voor bouwkundigen
• SmartRevit 2012.2 voor constructeurs
• SmartRevit 2012.2 voor de installatiebranche
• Beheer van uw BIM met Autodesk Vault
• SmartRevit Roadmap + Sneakpreview

16:30 uur : Naborrelen en mogelijkheid tot netwerken
17:00 uur : Afsluiting

Aanmelding
Kom naar de 3e SMARTRevit User dag en laat u informeren over de nieuwste ontwikkelingen. Geef u vandaag nog op voor deze userdag!

Locatie
Expo Houten
Meidoornkade 24 te Houten

Graag tot ziens op 2 november 2011!

www.SMARTRevit.com

SMARTCoping zorgt voor veel tijdwinst.

U heeft het allemaal al eens meegemaakt. Revit heeft moeite met het automatisch aansluiten van stalen liggers op kolommen. We kunnen dit natuurlijk wel handmatig aanpassen, maar het kost veel tijd. SMARTCoping geeft u de oplossing.

Hieronder ziet u een van een paar toepassingen de globale beschrijving.Downnload deze functie van de site:  www.SMARTRevit.com

Cope Beams Connected to Selected Beams

• Selecteer een balk en ga naar de functie.
• Vul de Coping Distance in.
• Alle balken die een connectie hebben met de geselecteerde balk zullen een Coping krijgen.

Cope Beams which Intersect Selected Beams

• Selecteer een balk en ga naar de functie.
• Vul de Coping Distance in.
• Alle balken die de geselecteerde balk kruisen, zullen een coping krijgen.

Cope Beams Connected to Two Selected Beams

• Selecteer 2 balken en ga naar de functie.
• Vul de Coping Distance in.
• Alle balken tussen de 2 geselecteerde baken krijgen een Coping aan beide kanten.

Cope Elements of Trusses

• Selecteer een Truss en ga naar de functie.
• Vul de Coping Distance in.
• Alle balken binnen de Truss zullen een coping krijgen

www.SMARTRevit.com

Setting Up and Managing Worksets

When you enable worksharing, several default worksets are created (two default user-created worksets, and worksets for the families that are loaded in the project, project standards, and project views). For more information, see Default Worksets.
The Worksets dialog provides the following information:

• Active workset designates the workset to which new elements are added. The active workset can be a workset that is editable by you or one that is owned by another team member. You can add elements to worksets you do not own.

The active workset name also displays on the Collaborate tab > Worksets panel and the status bar.

• Gray Inactive Workset Graphics. Displays all elements in the drawing area that are not part of the active workset as gray. This has no effect on printing.
• Name. Indicates the name of the workset. You can rename all user-created worksets.
• Editable. Indicates the editable status of a workset. You cannot change editable status until you synchronize with central.
• Owner. Indicates the owner of the workset. If the Editable status of the workset is Yes, or you change the Editable status of the workset to Yes, then you are the owner of the workset. The Owner value is the user name that is listed on the General tab of the Options dialog. For more information on the Options dialog, see Revit Options.
• Borrowers. Lists the users who are currently borrowing an element from the workset. If there is more than one borrower, you can view the list of borrowers from the drop-down list.
• Opened. Indicates if a workset is open (Yes) or closed (No). Elements in open worksets are visible in the project, elements in closed worksets are not.
• Show. Allows you to show or hide the different types of project worksets (User-Created, Families, Project Standards, Views) that display in the Name list.

Worksets and Element Borrowing
Generally, it is recommended that you work in your local copy of the central model and not make worksets editable. When you edit an element that is not being edited by another team member, you automatically become the borrower of the element and can make the changes you need. It is recommended that you synchronize with central frequently as you work. Synchronizing relinquishes borrowed elements by default, allowing other team members to edit them.

Use worksets when you want to reserve parts of a project so that only the assigned user can edit the elements in that workset. Also consider these benefits for creating worksets:

• Convenience for editing. Dividing a project into worksets makes it easier to make whole sections of a project editable at once.
• Visibility control.You can control overall visibility in a project when you link Revit models into other Revit projects. For example, it is often convenient to turn off visibility of the Shared Levels and Grids workset when linking Revit models so that you do not have to turn off levels and grids individually in each view.

Default Worksets

When you enable worksharing, Revit Architecture creates default worksets and assigns project elements and settings to these worksets. The default worksets are:

• User-created. Revit Architecture creates 2 default user-created worksets.
• Shared Levels and Grids. Contains all existing levels, grids, and reference planes. You can rename this workset.
• Workset1. Contains all existing model elements in the project. When you create worksets, you can reassign elements from Workset1 into the appropriate workset. You can rename this workset, but you cannot delete it.
• Families. Each family that is loaded in the project is assigned to a separate workset. You cannot rename or delete family worksets.
• Views. Contains all project view worksets. For example, Floor Plan Level 1 view is assigned to a workset called View: “Floor Plan Level 1". View worksets contain view properties and any view-specific elements, such as annotations, dimensions, or text notes. When you add view-specific elements to a view, they are automatically added to the appropriate view workset.
  You cannot make a view workset the active workset, but you can change its editable status so that you can modify a view-specific element (for example, a section in a plan view). If the associated workset for the section view is not editable by you, change the editable status of the workset so that you can edit it. See Making Worksets Editable.
  You cannot reassign view-specific elements from a view workset to another workset. View worksets cannot be renamed or deleted.
• Project Standards. Contains all project-wide settings defined for the project (for example, line styles and fill patterns). You cannot rename or delete project standard worksets.

Bron: Autodesk.

Automatische maatvoering met SMARTDimensions

Met de SmartDimensions kan men versneld maatvoering plaatsen op Views. Daarnaast kan het ook kettingmaatvoering in één keer plaatsen en meerdere maatvoeringslijnen met elkaar joinen.

SmartDimensions is opgedeeld in elementmaatvoering en wandmaatvoering. Voor beide is er ook een configuratiescherm waarin instellingen kunnen worden gedaan en kunnen worden opgeslagen.



1. Naam van de configuratie.
2. Configuratie opslaan als.
3. Configuratie opslaan.
4. Configuratie hernoemen.
5. Configuratie verwijderen.
6. Hier geeft men de hoogte op waarop de wanden bekeken moeten worden voor de maatvoering
7. Hier geeft men aan hoe ver naar andere parallel liggende wanden moet worden gekeken vanaf de geselecteerde wand.
8. Deze waarde geeft de afstand van de plaats van de maatvoering tot de wand aan.


9. Met dit vinkje wordt de waarde van punt 8 genegeerd en kan men zelf klikken waar de maatvoering moet komen.
10. Hier geeft men aan hoe ver naar andere haakse wanden moet worden gekeken vanaf de geselecteerde wand.

TIP, Join Dimension in the chain. Indien deze functie aanstaat, worden verschillende maatvoeringen samengevoegd tot één maatvoeringslijn.

www.SMARTRevit.com

Project Vasari; Design tool for creating building concepts

Project Vasari is an easy-to-use, expressive design tool for creating building concepts. Vasari goes further, with integrated analysis for energy and carbon, providing design insight where the most important design decisions are made. And, when it’s time to move the design to production, simply bring your Vasari design data into the Autodesk® Revit® platform for BIM, ensuring clear execution of design intent.

Project Vasari is focused on conceptual building design using both geometric and parametric modeling. It supports performance-based design via integrated energy modeling and analysis features. This new technology preview is now available as a free download and trial on Autodesk Labs.

Supported Applications
Project Vasari produces Revit files that are compatible with:

• Revit Architecture 2011
• Revit MEP 2011
• Revit Structure 2011

Note: Revit 2011 files can be opened in Project Vasari however, some Revit 2011 functionality is not supported in Project Vasari.



Bron: Autodesk

Level of Development

Vaak wordt gedacht, dat wanneer men gaat werken met een Bim model, er al vroeg in het project veel meer informatie bekend moet zijn, dan in een traditioneel project. Dit heeft inderdaad voordelen, maar voor BIM is het niet  noodzakelijk. De voortgang van het project zal altijd leiden tot meer inzicht en meer informatie, en juist het verrijken van bestaande informatie, en het toevoegen van nieuwe informatie, is een van de onders cheidende krachten van SmartRevit.

De werkmethodiek van SmartRevit faciliteert namelijk de informatieverrijking van uw model, zodat u van grof naar fijn kunt werken en dat de overgang van de ene naar de andere partij soepel verloopt. Informatie die nog niet bekend is , kan in een SmartRevit BIM model op ieder willekeurig moment, door iedere verantwoordelijke partij worden toegevoegd!

In de SmartRevit werkmethodiek maken wij gebruik van LOD’s (level of development). Het LOD niveau geeft aan hoe grof of hoe fijn een object is . Er zijn 5 LOD niveaus van 100 t/m 500

Op niveau LOD100 heeft men te maken met massa’s , dit niveau wordt vaak gebruikt in een ontwerpfase. Maar het omliggende kan in een uitvoerende fase nog steeds wel op niveau LOD100 zitten.
Bij LOD200 worden objecten functioneel, hierbij kan men denken aan dikke wanden, eenvoudige deuren, aannames van cons tructies etc.

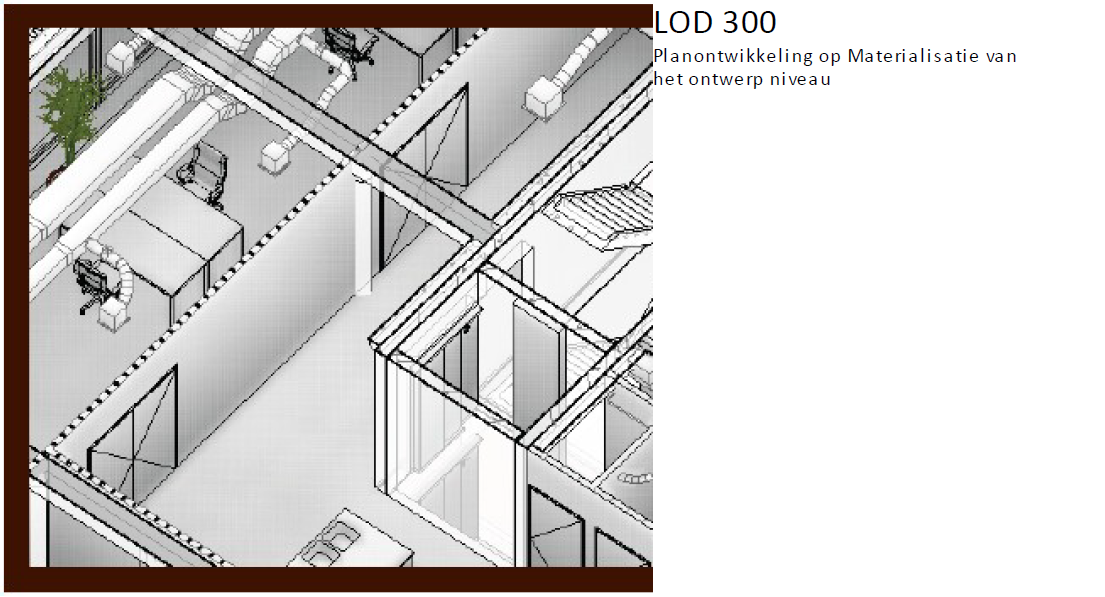

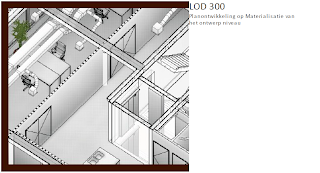

Een niveau hoger is LOD300 en hierbij worden de objecten materiaalspecifiek. De constructieve wanden worden bijvoorbeeld kalkzandsteen, de leidingen van ....etc.  Wanneer nog een stap verder wodt gegaan, dan worden de objecten fabrikant specifiek; deuren van Krepel, wanden van Calduran, Leidingen van....etc.

www.SMARTRevit.com
